[Database] 관계 데이터 모델 / 릴레이션

관계 데이터 모델의 개념

릴레이션을 사용하여 모든 데이터를 논리적으로 구성한 것이 관계 데이터 모델이다

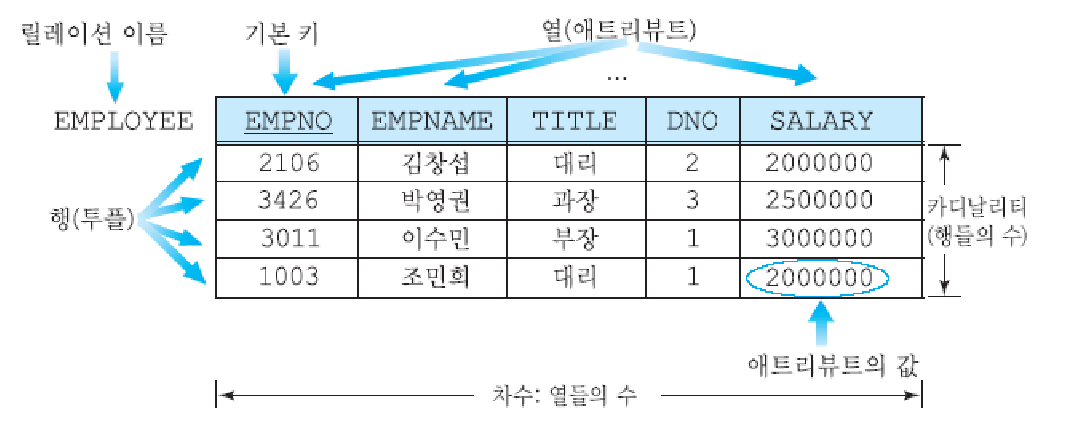

릴레이션 : 행과 열로 이루어진 2차원 테이블, 튜플의 집합

레코드 : 릴레이션의 각 행

튜플 : 행을 의미

애트리뷰트 : 열을 의미

카디날리티 : 튜플의 수

차수 : 애트리뷰트의 수

스키마 : 릴레이션이 어떻게 구성되는지에 대한 기본적인 구조로 첫 행을 의미

도메인 : 한 애트리뷰트에 나타날 수 있는 값들의 집합

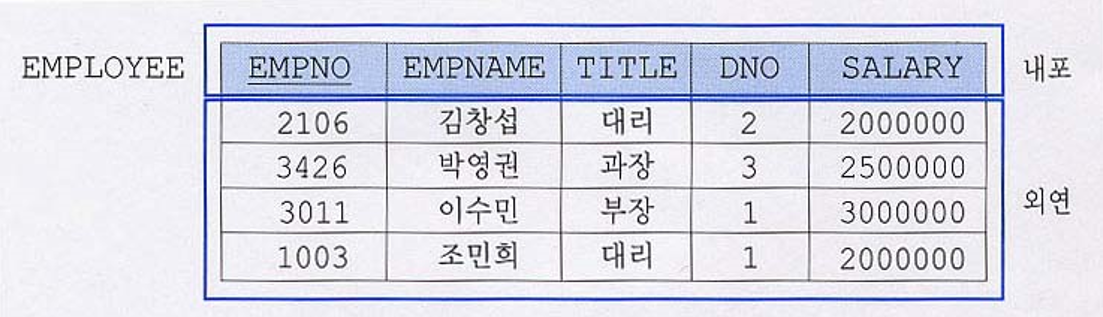

릴레이션 스키마

릴레이션의 이름과 릴레이션 애트리뷰트의 집합이다

표기법은 릴레이션 이름 (애트리뷰트1, 애트리뷰트2, ... ) 으로, 기본 키 애트리뷰트에 밑줄 표시한다

내포라고 한다



릴레이션 인스턴스

릴레이션의 어느 시점에 들어있는 튜플들의 집합이다

시간의 흐름에 따라 계속 변한다

외연라고 한다

---

릴레이션의 특성

• 각 릴레이션은 오직 하나의 레코드 타입만 포함
• 한 애트리뷰트 내의 값들은 모두 같은 유형

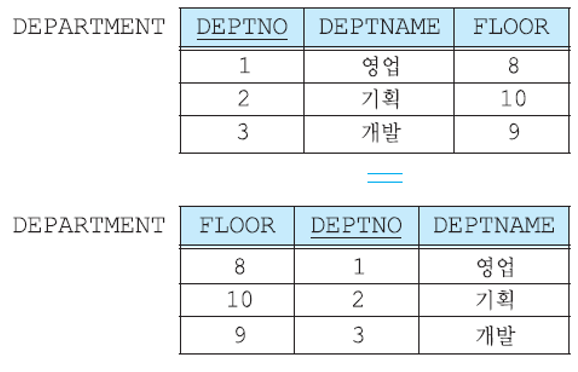

• 애트리뷰트와 튜플의 순서는 중요하지 않음
•  키가 존재하기 때문에 동일한 튜플이 두 개 이상 존재하지 않음

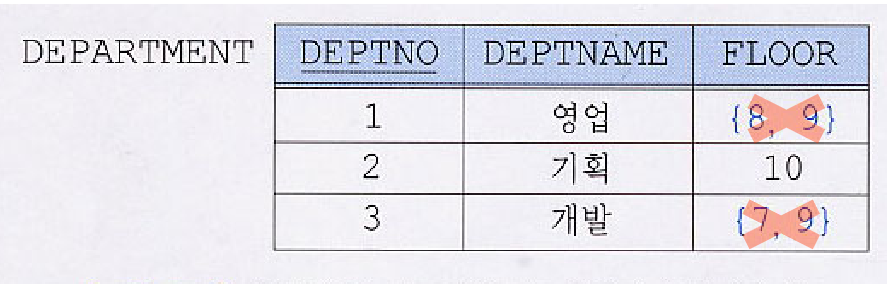

• 한 튜플의 각 애트리뷰트는 원자값을 가짐

---

릴레이션의 키

각 튜플을 고유하게 식별할 수 있는 하나 이상의 애트리뷰트들의 모임



1) 슈퍼키

한 릴레이션 내의 특정 튜플을 고유하게 식별하는 하나의 애트리뷰트 또는 애트리뷰트들의 집합

예시) 신용카드 회사의 고객 릴레이션에서 (신용카드번호, 주소) 또는 (주민등록번호, 이름) 또는 (주민등록번호)



2) 후보키

각 튜플을 고유하게 식별하는 최소한의 애트리뷰트들의 모임

모든 릴레이션에는 최소한 한 개 이상의 후보 키가 있으며, 두 개 이상의 애트리뷰트로 이루어진 경우에
복합 키라고 부름

예시) (신용카드번호, 주소)는 신용카드 회사의 고객 릴레이션의 후보 키가 아니지만 (신용카드번호)는 후보 키

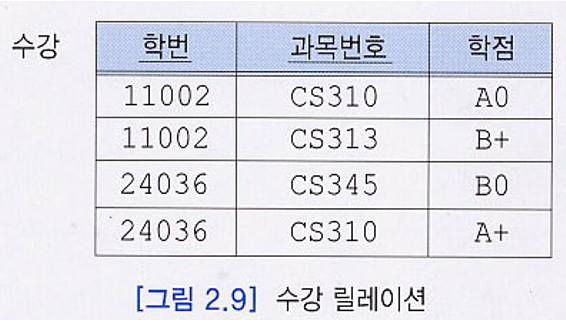

예시) 아래 사진에서 (학번,과목번호)는 후보키

3) 기본키

여러 후보키 중 하나 대표로 선정한 키

4) 대체키

기본키가 아닌 후보키

5) 외래키

어떤 릴레이션의 기본 키를 참조하는 애트리뷰트

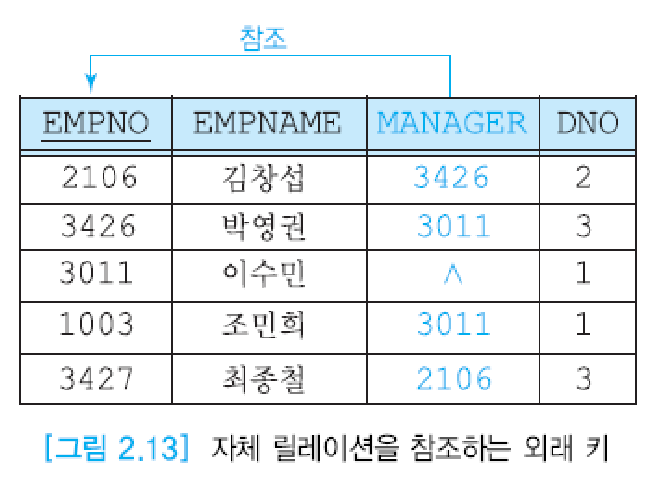

자체 릴레이션의 기본키를 참조할 수도 있음

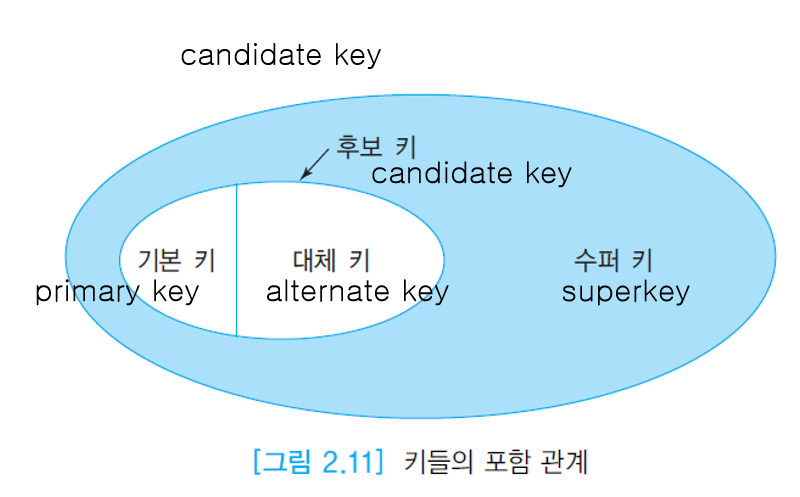

키들의 포함관계
